CTC公司的AC360系列Modal/ODS三轴加速度传感器,可用于对各种旋转设备或往复运动设备进行模态分析,例如风机、风扇、水泵、电机、汽轮机、压缩机等的主轴轴承、齿轮箱进行在线状态监测,对设备的运行状态进行监控,可有效减少故障的发生。
AC360 Modal/ODS三轴加速度传感器,为压电式IEPE型加速度传感器,外壳材质为316不锈钢,采用激光焊接密封,防护等级高达IP68,防水、防油、防尘设计,可于各种恶劣工业现场环境下长期稳定地工作。AC360 Modal/ODS三轴加速度传感器量程为50 g,灵敏度为100 mV/g,频率响应(±3dB)0.6-10000 Hz。
AC360 Modal/ODS三轴加速度传感器,可收集3轴数据进行模态分析,具有无可比拟的价格优势,且提供终身质保。
产品特征:
应用场合:
规格参数:
性能 | |
类型 | IEPE/ICP |
灵敏度(±5%) | 100 mV/g |
频率响应(±3dB) | 0.6-10000 Hz |
频率响应(±10%) | 1.0-6500 Hz |
频率响应(±5%) | 8.0-5500 Hz |
量程 | ±50 g |
电气特性 | |
建立时间 | <2.5 seconds |
电压电源(IEPE) | 18-30 VDC |
恒流源 | 2-10 mA |
频谱噪声 @ 10 Hz | 27 μg/√Hz |
频谱噪声 @ 100 Hz | 6.5 μg/√Hz |
频谱噪声 @ 1000 Hz | 2.5 μg/√Hz |
输出阻抗 | < 100 ohm |
偏置电压 | 10-14 VDC |
壳体绝缘电阻 | > 10^8 ohm |
机械特性 | |
敏感元件 | PZT压电陶瓷 |
敏感元件结构 | 剪切型 |
重量 | 200 g |
外壳材质 | 316L 不锈钢 |
安装孔 | 1/4-28 |
接头(非集成电缆版本) | 4针 |
安装拧紧扭矩 | 1.4 - 2.7 Nm |
安装螺钉 | 1/4-28或M6系留螺栓 |
校准证书 | CA10 |
环境特性 | |
使用温度 | -54 to 121°C |
电磁干扰 | CE |
防护等级 | IP68 |
最大防水深度 | 60 m (集成电缆与铠装电缆版本) |
产品型号 | |||||||
图片 | 订货编号 | 版本 | 描述 | 价格 | 数量 | 规格书 | 加入购物车 |
---|---|---|---|---|---|---|---|

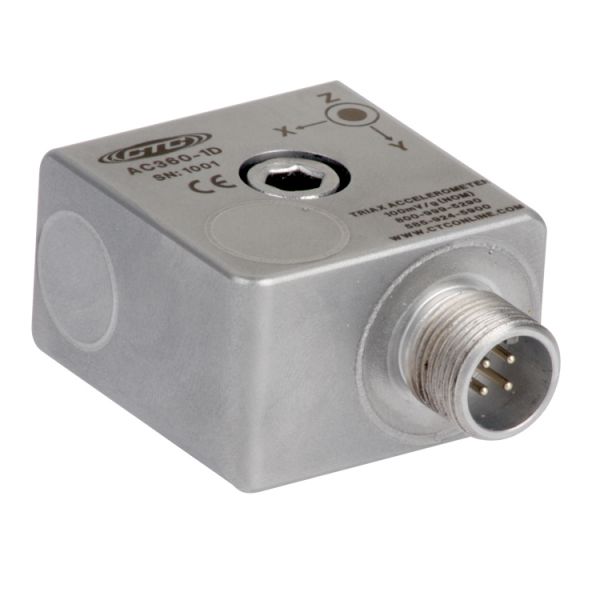

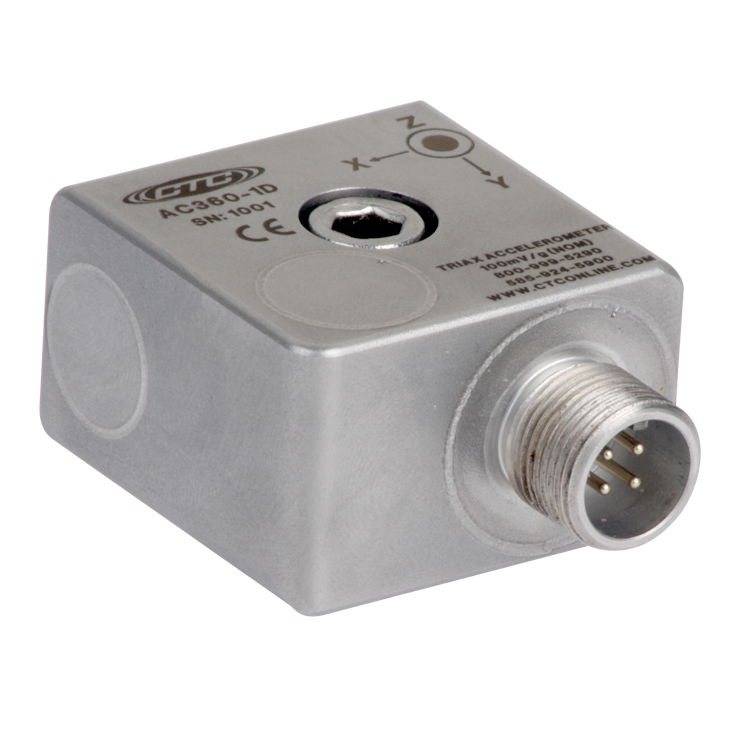

AC360-1D | AC360-1D 不带电缆 | Modal / ODS三轴加速度计,100 mV / g 灵敏度,用于Modal和ODS分析,4针连接器 | 登录可见 | ||||
AC360-2D | AC360-2D 集成电缆 | Modal / ODS三轴加速度计,100 mV / g 灵敏度,用于Modal和ODS分析,4芯屏蔽黑色聚氨酯电缆,6.3mm OD | 登录可见 | ||||
AC360-3D | AC360-3D 铠装电缆 | Modal / ODS三轴加速度计,10 mV / g 灵敏度,用于Modal和ODS分析,4芯红色Teflon®不锈钢铠装电缆,6.8mm OD,204 ℃ | 登录可见 |
