MTA500拉扭复合力传感器

    MTA500拉扭复合力传感器

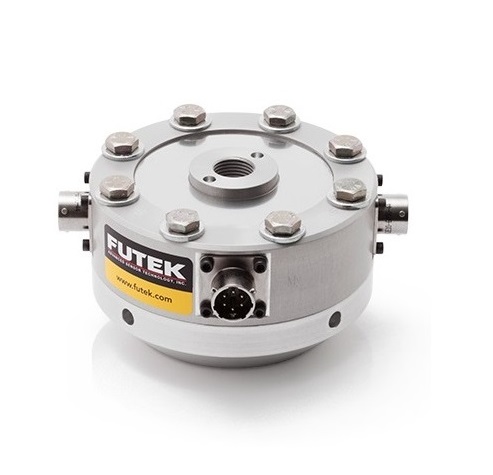

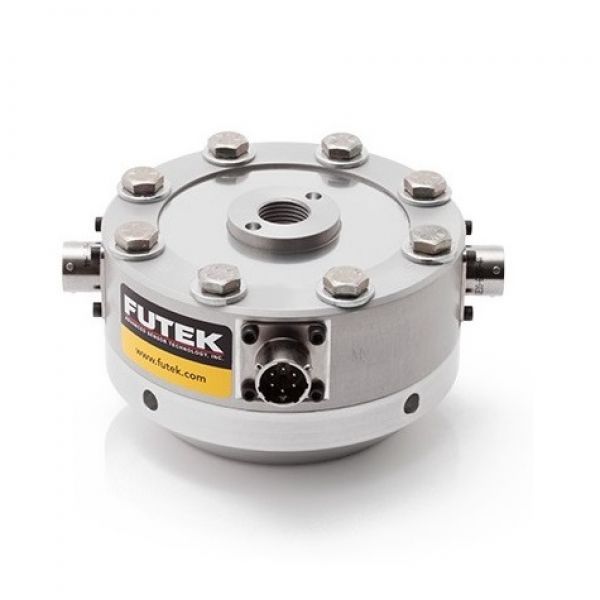

美国FUTEK MTA500拉扭复合力传感器
拉扭复合力测试,Fz与Mx My三轴
价 格
备 注
价格包含13%增值税,若想获取更多优惠,请联系我司
MTA500,拉扭式力传感器,Fz量程1112-22240N可选,MxMy量程11.3-113Nm可选,材质 - 2024-T4铝合金或17-4 PH S.S不锈钢,6针Bendix插座,PT02A-10-6P

FUTEK的拉扭复合力传感器MTA500对Mx, My和Fz的三轴测力提供了一个很好的解决方案。MTA500的材质为铝合金(1112, 2224, 4448 N)与17-4不锈钢(22240 N)。

这款MTA500三轴测力传感器可以根据您的要求进行定制,我们的库存覆盖大部分的量程范围,可以在24小时内发货。与其他测力传感器一样,MTA500在美国生产并采用金属箔应变计技术。


产品特征:

  • 可用于具有侧向力的测试平台
  • 用于风洞模型空气动力学测量
  • 可测量具有力臂的Fz力的大小

规格参数:

性能
类型 三轴力
量程 Ch Fz: 1112-22240 N; Ch Mx&My: 11.3-113 Nm
线性度 0.5% F.S
串扰 2% F.S
电气特性
灵敏度 0.75-2 mV/V
激励电压 18 V Max
桥路电阻 Mx/My: 350 Ohm; Fz: 700 Ohm
绝缘电阻 ≥500 MOhm @ 50 VDC
电气接头 (3) 6针BENDIX插座 (PT02E-10-6P)
机械特性
过载保护 150% F.S
材质 铝合金或不锈钢
保护等级 IP65
环境特性
使用温度 -51 to 93°C
补偿温度 15 to 72°C
零点温漂 0.018% of RO/°C
温度漂移 0.018% of Load/°C
标定
标定电压 10 VDC
标定(标准) 5点压向,顺时针扭矩
标定(可选) 10点拉压,正反时针扭矩
分流校准 200 kOhm (1112, 2224, 4448 N) 100 kOhm (22240 N, 11.3 Nm, 22.6 Nm, 45 Nm, 113 Nm)

产品型号
图片 订货编号 版本 描述 价格 数量 规格书 加入购物车
MTA500拉扭复合力传感器 FSH01954 Fz: 1112N; Mx&My: 11.3Nm MTA500,拉扭复合力传感器,Ch Fz: 1112 N; Ch Mx: 11.3 Nm; Ch My: 11.3 Nm,材质-2024-T4铝合金,5/8-18螺纹,6芯Bendix插座,PT02A-10-6P
- +
MTA500拉扭复合力传感器 FSH03191 Fz: 2224N; Mx&My: 22.6Nm MTA500,拉扭复合力传感器,Ch Fz: 2224 N; Ch Mx: 22.6 Nm; Ch My: 22.6 Nm,材质-2024-T4铝合金,5/8-18螺纹,6芯Bendix插座,PT02A-10-6P
- +
MTA500拉扭复合力传感器 FSH02505 Fz: 4448N; Mx&My: 45.1Nm MTA500,拉扭复合力传感器,Ch Fz: 4448 N; Ch Mx: 45.1 Nm; Ch My: 45.1 Nm,材质-2024-T4铝合金,5/8-18螺纹,6芯Bendix插座,PT02A-10-6P
- +
MTA500拉扭复合力传感器 FSH02299 Fz: 22240N; Mx&My: 113Nm MTA500,拉扭复合力传感器,Ch Fz: 22240 N; Ch Mx: 113 Nm; Ch My: 113 Nm,材质-17-4PH不锈钢,5/8-18螺纹,6芯Bendix插座,PT02A-10-6P
- +
